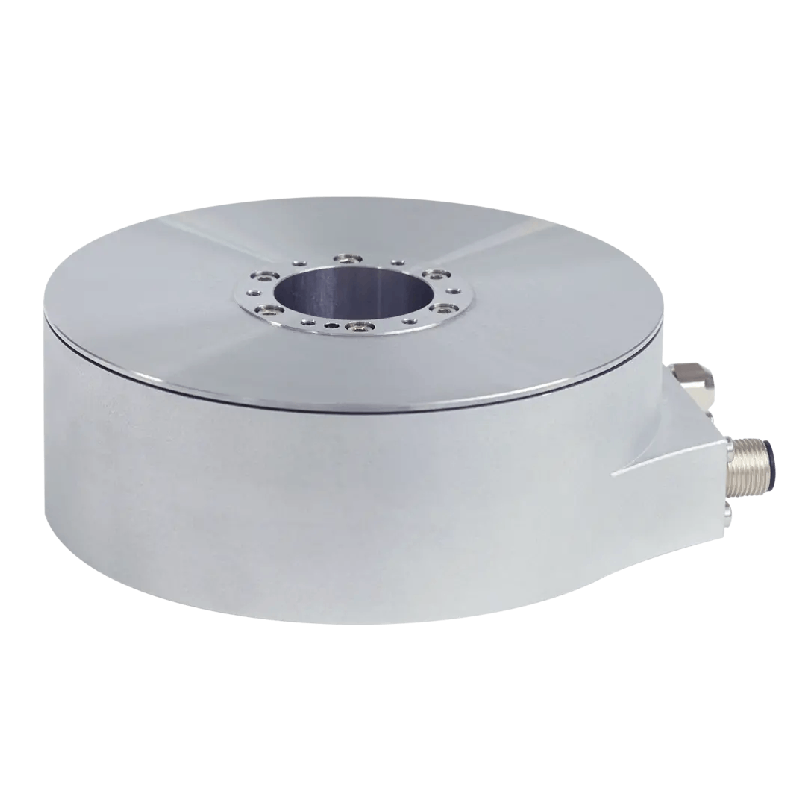

Modules de mesure angulaire SRP
13 décembre 2023
Systèmes de mesure angulaire modulaires ECA et ERA
13 décembre 2023
Systèmes de mesure angulaire modulaires ERP et ERO
Les systèmes de mesure angulaire sans roulement (à encastrer) ERP, ERO et ERA se composent de deux éléments (tête captrice et support de la gravure) qui sont ajustés l’un par rapport à l’autre lors du montage. L’excentricité de l’arbre, le montage et le réglage ont donc une incidence significative sur la précision finale recherchée.
Les systèmes de mesure angulaire sans roulement n’étant pas cartérisés, c’est la qualité du montage qui, en principe, garantit l’indice de protection requis.
Pour aller plus loin
Les systèmes de mesure angulaire sans roulement sont à intégrer dans des éléments de machines ou dans des équipements. Ils répondent aux exigences suivantes :
- Arbre creux de grand diamètre (jusqu’à 10 m, solution avec ruban),
- Vitesses de rotation élevées,
- Pas de couple supplémentaire au démarrage grâce aux joints d’étanchéité,
- Reproductibilité élevée,
- Haute flexibilité d’adaptation sur le lieu d’implantation (version cercle entier ou version segment de cercle pour la solution avec ruban),
Les systèmes de mesure angulaire à encastrer existent en plusieurs versions avec différents supports de gravure :
- ERP/ERO : disque gradué en verre avec moyeu
- ERA 4000 : tambour en acier
- ERA 7000/8000 : ruban en acier

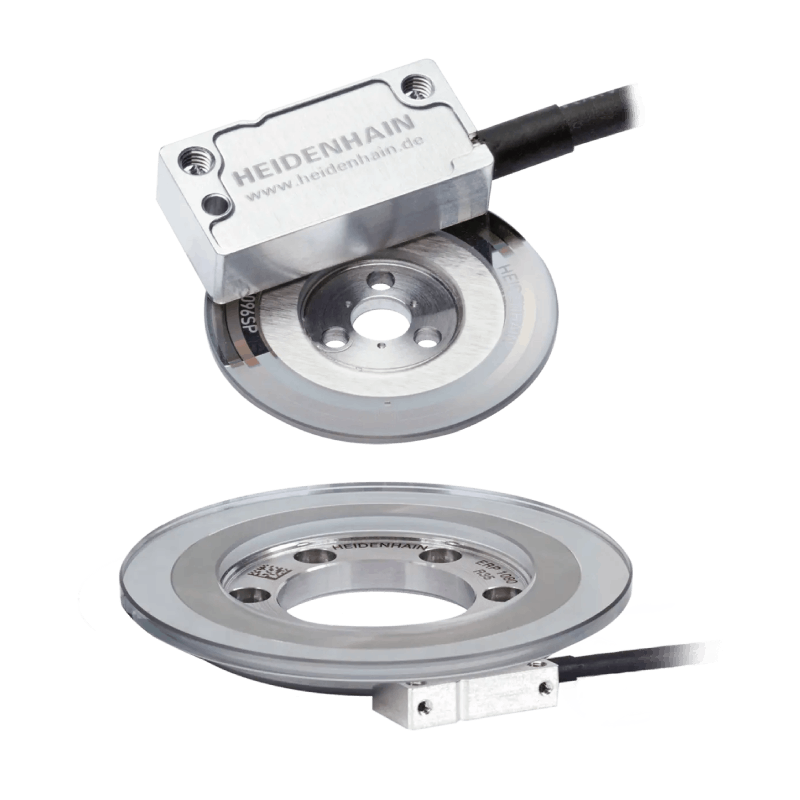

Systèmes de mesure angulaire modulaires ERP, ERO
Les systèmes de mesure angulaire ERP et ERO de HEIDENHAIN ont un roulement intégré et fonctionnent sans frottement. Leur support de division est un disque gradué en verre avec moyeu. Ils se caractérisent par leur faible poids, par leur faible encombrement et sont destinés à être intégrés dans des éléments de machines ou des équipements.
Le degré de précision du système pouvant être obtenu dépend du centrage de la gravure par rapport au roulement de l’arbre moteur, ainsi que de l’excentricité et de l’oscillation.
C’est le principe de balayage interférentiel qui permet aux ERP d’atteindre une précision aussi élevée, si bien qu’ils s’utilisent volontiers sur des bancs de mesure angulaire hautement précis et des équipements de métrologie angulaire de précision. La stabilisation de signal HSP 1.0 leur assure en outre une très grande stabilité vis-à-vis des influences du milieu ambiant.
Les ERO sont utilisés en métrologie, sur des plateaux circulaires compacts ou sur des entraînements précis à grande dynamique.
- Résolution et précision très élevées
- Faible poids et faible moment d’inertie de masse
- Structure de très faible épaisseur
- Disque gradué disponible sous forme de cercle entier ou de segment de cercle
- Petites dimensions
- Résolution jusqu’à 0,005 µm
- Règle disponible avec différents coefficients de dilatation thermique
- Structure de très faible épaisseur
- Précision élevée du système
- Facilité de montage
- Fixation simple et rapide avec le film de montage PRECIMET
- Relativement insensible aux salissures grâce à la division SUPRADUR
- Détection de la position grâce à des commutateurs de fin de course et une piste Homing
Produits similaires
-

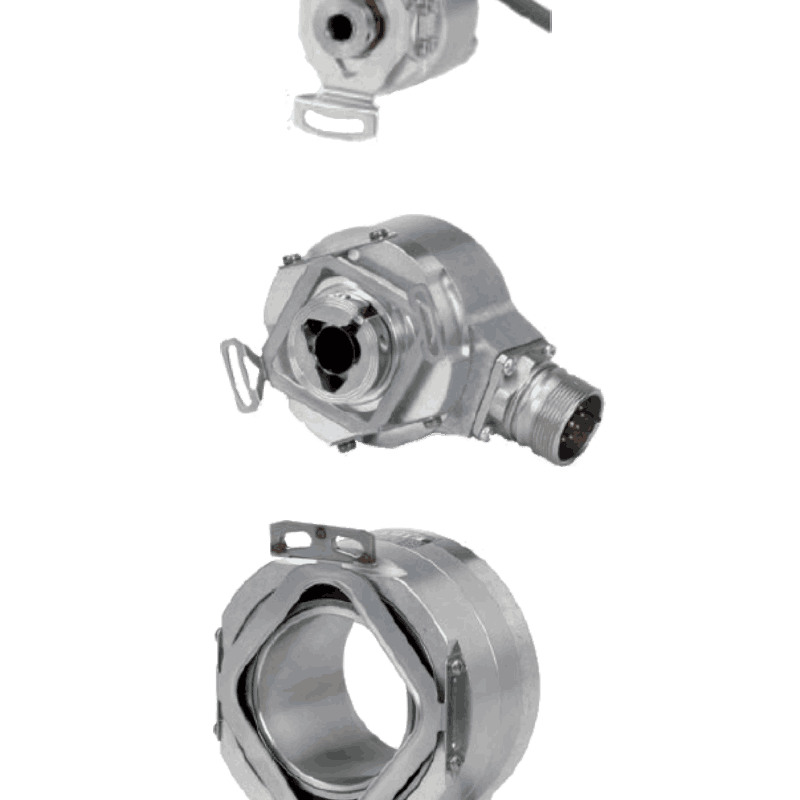

Capteurs rotatifs ECI, EQI, EBI et ERO
Les capteurs rotatifs photoélectriques encastrables ERO de HEIDENHAIN se composent d’un disque gradué avec moyeu et d’une tête captrice. Ils conviennent particulièrement bien dans les cas où l’espace de montage est limité ou pour des applications ne tolérant aucune friction.
-
Systèmes de mesure angulaire étanches ROC et ROD
Les systèmes de mesure angulaire ROC et ROD à arbre plein pour accouplement d’arbre séparé conviennent tout particulièrement aux applications qui impliquent des vitesses de rotation élevées ou qui exigent de grandes tolérances de montage. Grâce aux accouplements de précision, les tolérances axiales de l’accouplement du côté de l’arbre peuvent atteindre ± 1 mm.
Les systèmes de mesure angulaire ROC et ROD ont pour support de mesure un disque gradué DIADUR. Pour déterminer la précision des systèmes de mesure angulaire avec accouplement d’arbre séparé, il faut ajouter l’erreur résultant de l’accouplement.
-

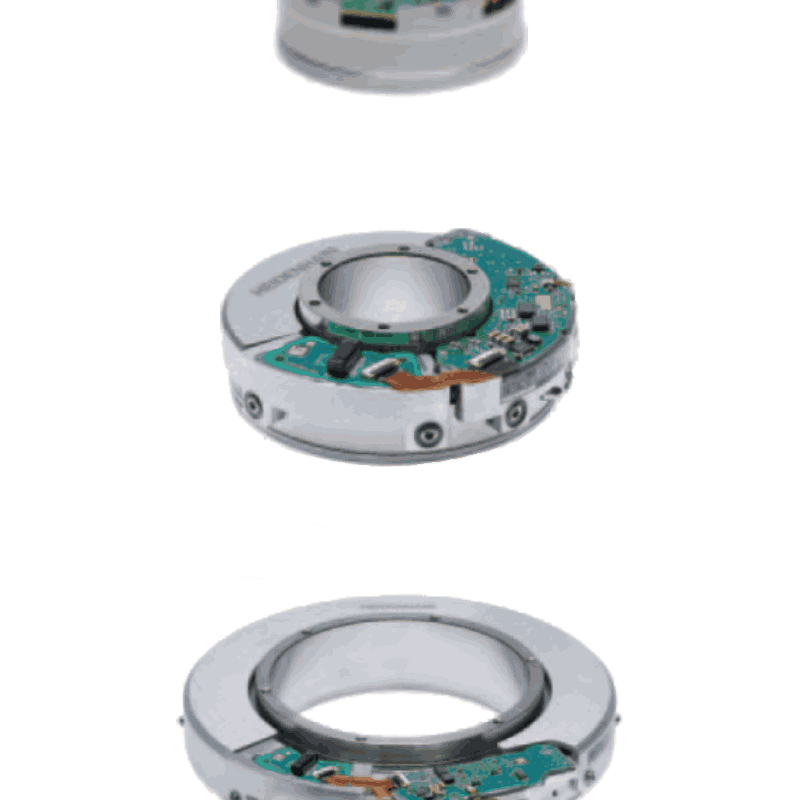

Modules de mesure angulaire MRP
