13 décembre 2023Palpeurs de mesure AT, CT, MT et ST
Les palpeurs de mesure HEIDENHAIN possèdent une tige de mesure auto-guidée. Ils sont utilisés pour le contrôle des appareils de mesure, en métrologie industrielle, mais également comme systèmes de mesure de déplacement.
Distributeur de palpeurs de mesure incrémentale
Les palpeurs de mesure HEIDENHAIN offrent une précision élevée sur de grandes courses de mesure avec une mécanique robuste. Ils sont disponibles en plusieurs versions adaptées à la pratique. Leur domaine d’applications est vaste : ils conviennent à la métrologie, aux postes multi-cotes, au contrôle des équipements de mesure ainsi qu’aux systèmes de visualisation de cotes.
- Classes de précision jusqu’à ± 0,1 μm
- Résolutions jusqu’à 0,005 μm (5 nm)
- Longueurs de mesure jusqu’à 100 mm
- Haute précision de mesure
- Disponible avec un actionnement automatisé de la tige
- Montage facile

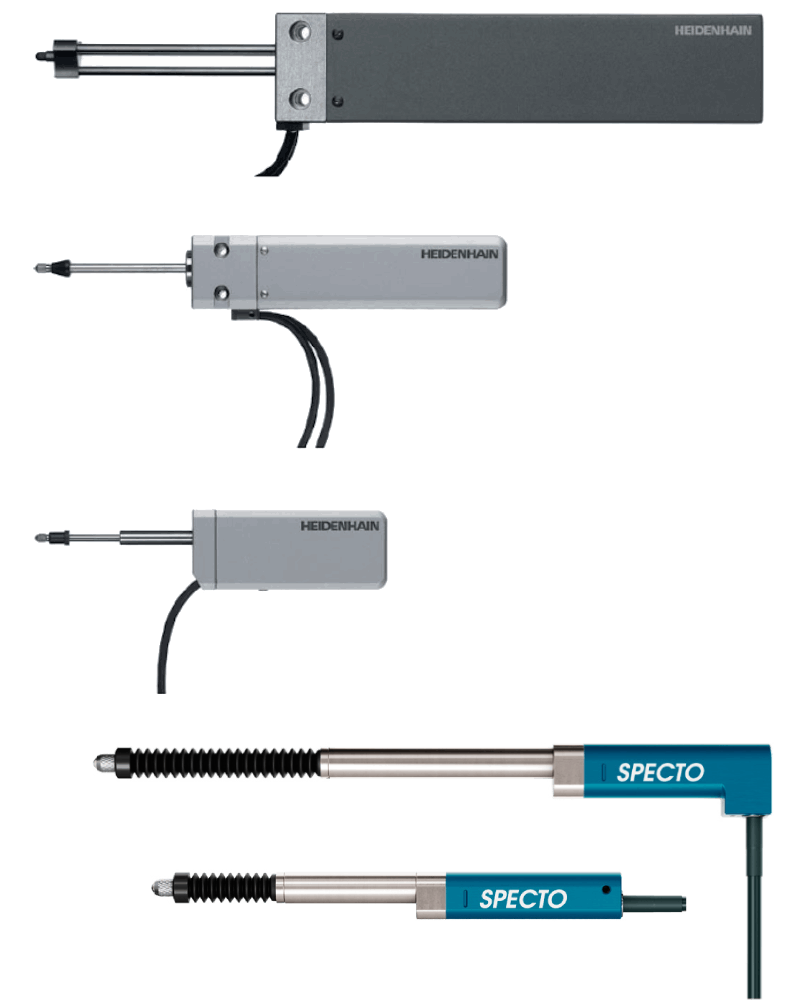

Palpeurs de mesure AT, CT, MT, ST
Les palpeurs de mesure HEIDENHAIN se distinguent par leur grande précision sur des courses de mesure pouvant aller jusqu’à 100 mm. Ils sont équipés d’une tige de mesure avec roulement intégré, formant ainsi une unité de mesure compacte.
Les palpeurs de mesure CT CERTO HEIDENHAIN sont principalement utilisés pour le contrôle d’usinage de pièces unitaires de haute précision et pour le calibrage d’étalons de mesure.
Les palpeurs de mesure MT 1200 et MT 2500 METRO HEIDENHAIN conviennent pour les postes de mesure et les équipements de contrôle où la précision est importante. La tige de mesure guidée par roulement à billes permet d’absorber des charges transversales élevées.
Les palpeurs de mesure MT 60 et MT 101 sont principalement utilisés pour le contrôle de réception de marchandises, le contrôle de production, le contrôle-qualité, mais également pour les systèmes de mesure de position de haute précision, comme ceux qui se trouvent, par exemple, sur les dispositifs de déplacement ou sur les tables à mouvements croisés.
Grâce à leurs dimensions particulièrement compactes, les palpeurs de mesure des séries ACANTO HEIDENHAIN (AT) et SPECTO HEIDENHAIN (ST) sont essentiellement conçus pour les postes multi-mesures et les équipements de contrôle.
Palpeur avec tige de mesure auto-guidée :
La tige de mesure de ces palpeurs est actionnée par un moteur intégré qui gère l’entrée et la sortie de la tige. La tige est actionnée par le biais de la commande numérique correspondante.
Les palpeurs de mesure avec actionnement de la tige par accouplement ne possèdent pas de système d’entraînement. La tige, libre de ses mouvements, est rendue solidaire de l’élément de la machine qui se déplace par un accouplement séparé.
Les palpeurs de mesure avec actionnement de la tige via la pièce à mesurer ou par releveur à câble sont pourvus d’une tige de mesure chargée par ressort, sortie en position de repos.
Les palpeurs de mesure MT 1281 et ST 1288 sont disponibles avec différentes forces de mesure. Ils conviennent donc
pour mesurer des matériaux fragiles, sans les déformer.
Sur les palpeurs avec actionnement pneumatique de la tige, cette dernière se trouve en position « rentrée » au repos, grâce au ressort intégré. L’injection d’air comprimé provoque la sortie de la tige à la position de mesure.
- Diagnostic en ligne
- Indice de protection : jusqu’à IP67
- Transmission de données série avec CRC
- Pour une précision maximale
- Faible dilatation thermique via des matériaux invariants thermiquement
- Guidage par roulement à billes de haute précision
- Haute répétabilité
- Plusieurs variantes de forces de mesure
- Diverses options d’actionnement de la tige de mesure
- MT 60 et MT 101
- Grandes courses de mesure
- Actionnement de la tige de mesure motorisé ou couplé
- Tige de mesure guidée par roulement à billes
- Dimensions particulièrement compactes
- Indice de protection : jusqu’à IP67
- Guidage par roulement à billes à longue durée de vie
Produits similaires
-

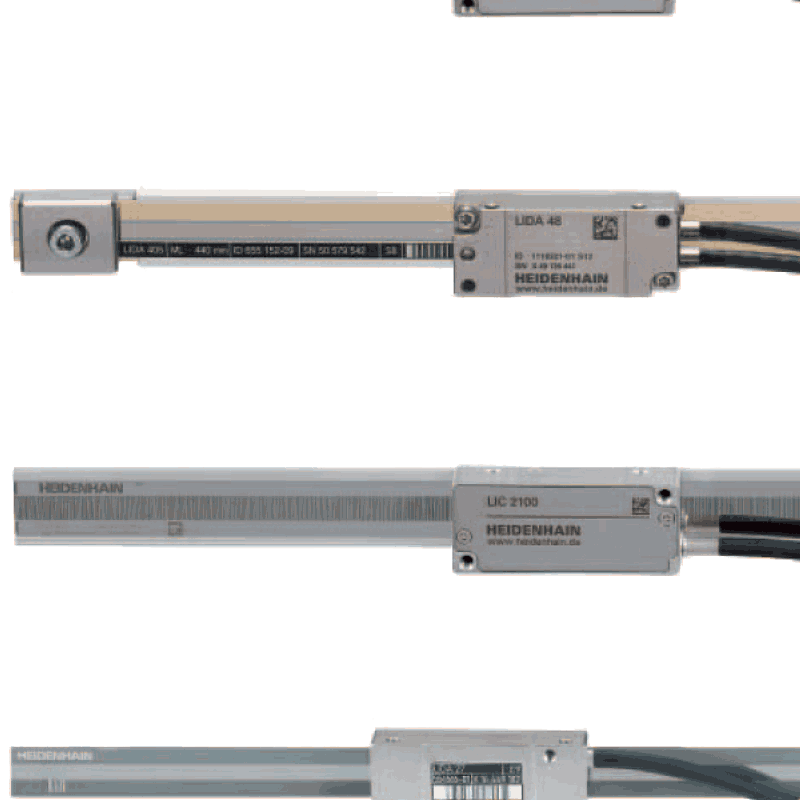

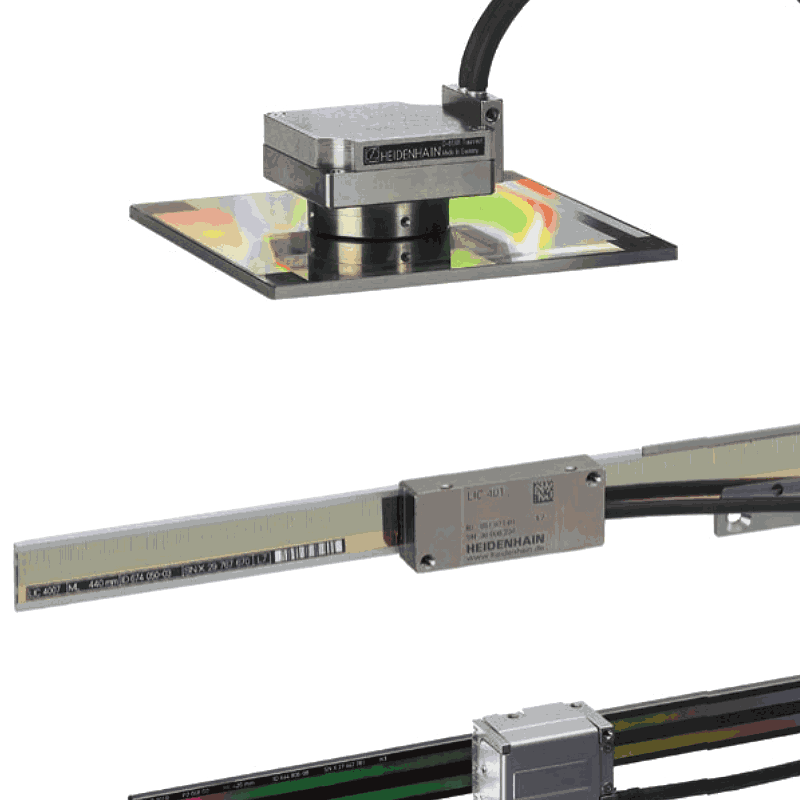

Système de mesure à 2 coordonnées, série LIC 4100, 2100 et LIDA 400, 200
Les systèmes de mesure linéaire à règle nue de HEIDENHAIN fonctionnent sans aucun contact mécanique entre la tête captrice et la règle ou le ruban de mesure. Les applications typiques de ces systèmes sont les machines à mesurer, les comparateurs et autres appareils de précision, ainsi que les équipements de production et de mesure, par exemple dans l’industrie des semi-conducteurs.
-

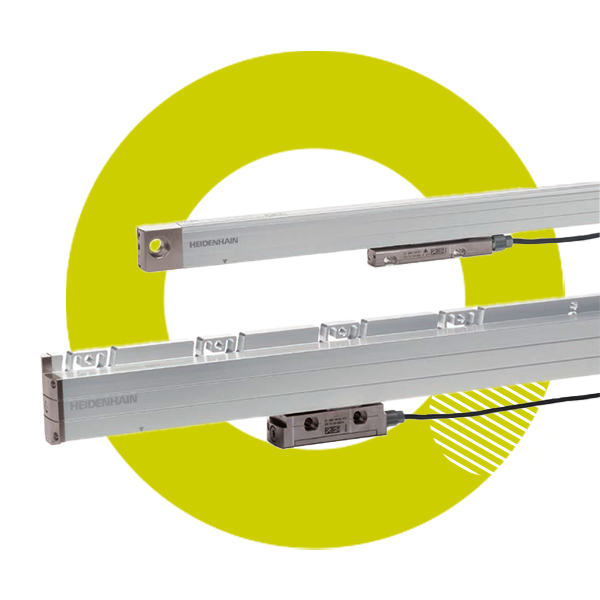

Systèmes de mesure linéaire étanches LC, LF, LS, LB
